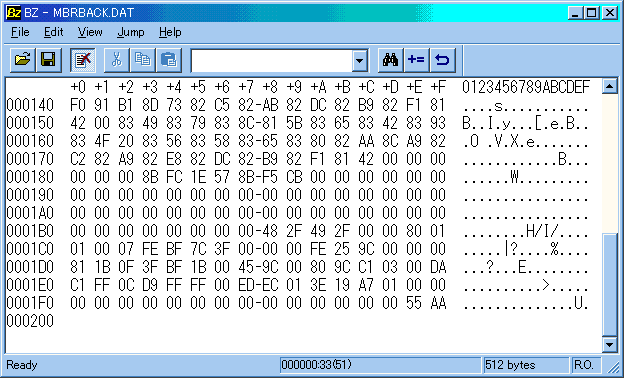

まず、MBRダンプの結果を以下に示します。

　MBR全体ではなく、下の方の主にパーティションテーブルの部分しか表示していません。数値は全てヘキサデシマル(１６進数）です。以下文章中では、16進数は習慣通り、頭に必ず「0x」をつけて、10進数と区別します。

　オフセット 0x01BE からパーティションテーブルが始まっています。0x1BE から 0x1CD までが、第一パーティションエントリ、0x1CE から 0x1DD までが、第２パーティションエントリ、0x1DE から 0x1ED までが、第３パーティションエントリ、0x1EE から 0x1FD までが、第４パーティションエントリです。そして最後の２バイト「0x55AA」がシグニチャバイトです。

　まずこの第１パーティションエントリから解析します。

　第１パーティションエントリの最初の１バイト（オフセット0x01BE)が、ブートフラグですが、「0x80」なので、このパーティションがアクティブであることが分かります。

　次の３バイトがパーティションの開始位置（CHSアドレス）で、値は「0x010100」となっています。次の１バイトが、システムIDで、値が「0x07」になっており、このパーティションがNTFSであることが分かります。更にその次の３バイトが、パーティションの終了位置（CHSアドレス）で、値が「0xFEBF7C」となっています。

　次の４バイト（オフセット0x1C6）が、パーティション開始位置(LBAアドレス）で、値が「0x3F000000」となっています。更にその次の４バイトが、パーティションの総セクター数(LBAアドレス）で、値が「0xFE259C00」となっています。

　CHSアドレスの３バイトの内訳は次のようになります。先頭の１バイトは、そのままヘッド値です。

　次の２バイトがちょっと面倒ですが、２バイト目の後ろ6bitが、セクター値で、３バイト目全部とそれの頭に２バイト目の先頭2bitをつけたものが、シリンダー値となります。計算方法としては、２バイト目を64（0x40)で割った余りがセクター値となり、２バイト目を64(0x40)で割った商に256(0x100)を掛けて、それに３バイト目を足したものがシリンダー値となります。

　例えば、このエントリの終了位置「0xFEBF7C」の場合、先頭の１バイト「0xFE」はそのままヘッド値。次の１バイト「0xBF」を前2bit、後ろ6bitに分けると、「0x02」と「0x3F」に分かれるので、後者がそのままセクター値。前者と３バイト目をくっつけた「0x27C」がシリンダー値となる訳です。

　LBAアドレスは単純ですが、後ろのバイトから並べます。つまり、このエントリの総セクター数の「0xFE259C00」は、「0x9C25FE」ということになります。

　これを整理して、更に10進数に換算したものも加えて表にします。

[第１パーティションエントリ]

　PC/AT互換機の仕様通り、第２トラック（シリンダー０、ヘッド１）から始まっているのが分かります。また終了位置も、PC/AT互換機の仕様通り、ヘッド値とセクター値は、その最大値（それぞれ254と63)になっています。尚、シリンダー値とヘッド値は、0から始まりますが、セクター値だけは1から始まります。

　CHS値をLBA値に変換しても、計算がぴったり合います。総シリンダー数は、637、これにヘッド数255、セクター数63を掛けて、先頭トラックの63を引きます。637×255×63 - 63 = 10,233,342 となります。

　従ってこのパーティションは、全くPC/AT互換機の仕様通りの正しい値となっています。

　因みに、総セクター数に、１セクターのサイズ（512bytes）を掛ければ、このパーティションのサイズがでます。5,239,471,104 bytes となりますね。約５GBであることが分かるでしょう。

　さて次に第２パーティションエントリを見てみましょう。もう計算方法は省略します。上記のように表にすると以下となります。

[第２パーティションエントリ]

　ブートフラグが「0x00」ですから、このパーティションがアクティブでないのはいいでしょう。システムIDが「0x0F」となっていて、この領域がLBA対応の拡張領域であることが分かります。

　さてアドレスですが、CHS値に関しては一見して不正であることがわかるでしょう。開始と終了が同じシリンダー値ですし、ヘッドの終了位置が「63」で、本来のヘッドの最大値になっていません。このCHS値からだと、このパーティションのサイズは、たった4032セクター、2,064,384 bytes つまり約２MBとなってしまいます。

　しかも、シリンダー値「539」というのは、前のパーティションの終了位置「636」よりも前方になってます。つまり前のパーティションと重複しているということになってしまう訳です。

　一方LBAアドレスを見ると、開始位置の方は一見よさそうに見えますが、ちゃんと計算してみると違います。本来は、前のパーティションの開始位置と総セクター数を足したものでなければなりません。つまり、0x3F + 0x9C25FE = 0x9C263D でないといけない訳です。ちょっと違いますね。

　総セクター数は、63,020,160×512bytes = 32,266,321,920 bytes、約３２GBとなります。コンピュータの世界のお決まりとして、1024で割っていっても、３０GBになるだけです。このハードディスクは３０GBですから、前のパーティションと合わせて３５GBとなり、全く矛盾します。

　この第２パーティションエントリは、どうみても不正と言えるでしょう。

　さて、次の第３パーティションエントリを見てみましょう。

[第３パーティションエントリ]

　このパーティションに至ってはひどいです。まあシステムIDは、「0x0C」なので、FAT32Xでいいのですが、CHSアドレスは、そもそも終了位置が開始位置よりも前です。たとえ逆にしても、パーティションサイズは、２セクター、1024 bytesになってしまいます。

　LBAアドレスも、開始位置は、先頭から、16,539,844,608 bytes、約１６GB目ということで、やはり前のパーティション（拡張パーティション）の中に入ってしまっています。サイズも14,196,833,280 bytes、約１４GBということですから、もし前のパーティションが正しいとしたら（正しい訳もないですが）、すっぽり入ってしまうことになります。

　さて、この値群を考察してみます。

　CHSアドレスは、本来的に８GB以降は常に不正となります。しかし不正なりに決まった値が入っているものなのですが、それも入っていません。また、CHSはハードディスクが返すジオメトリにより、必ずしもヘッド254やセクター63が最大値となる訳ではなりません。しかし、その場合でも、パーティションテーブルのデータから、ある程度はハードディスクが返すであろうジオメトリを推測することができますが、今回は全く規則性がないので、それもできません。

　ただ値によっては、それっぽい数値が入っている場合もあります。たとえば第２パーティションエントリのセクター値は63という、如何にもそれらしい数値が入っていますし、開始位置（LBA値）も少しずれているだけです。アナログな世界と違って、デジタルな世界では、ちょっと違うということはあまり起こらないはずなんです。

　全く不正と思われる第３パーティションエントリも、シリンダー値の1023や、セクター値の1や63の他、ブートフラグやシステムIDなど、ランダムなbitがたったにしては、あまりにもそれらしい数値が入っているので、何らかの事故で、全くパーティションの情報とは関係ない値が、書き込まれてしまったとは言い難い値となっています。

　また事故で、何らかのbitが反転するようなことがあったのなら、位置的に離れた、たとえば第２パーティションエントリの、開始シリンダー値と、終了シリンダー値が、同じ値で不正値となるのは、あまりにも考えにくいです。

　全く不可思議という他ありません。
